【動圖】一目了然看懂液壓系統工作原理
2020-07-13 20:37:46
液壓系統主要分為傳動系統和控制系統。液壓傳動系統的主要功用是傳遞動力和運動，輸送液壓油，液壓油進入油缸的腔內，控制油缸活塞桿伸出或縮回來執行各種動作。
液壓系統對于機械設備的作用，相當于心臟之于人的作用。在我們的日常生活以及工業應用中，凡是有機械設備的場合，大多都采用了液壓技術，從民用到國防、由一般傳動到精確度很高的控制系統，都在很廣泛地應用液壓系統。
機械行業每天都會接觸液壓技術和液壓系統，但是很多人對液壓原理卻一知半解，在此我們整理了一部分液壓系統和液壓閥的動畫，讓復雜的工作原理看起來一目了然。

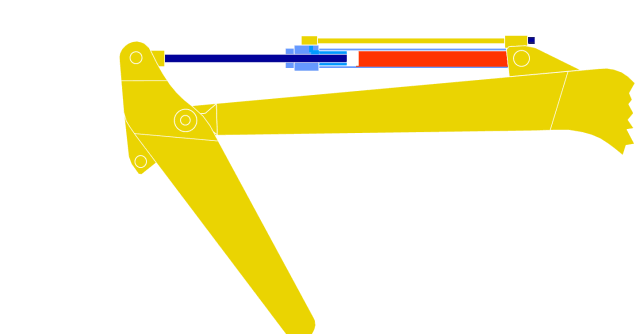

如圖示，油缸右邊部分帶活塞桿為有桿腔，另外一邊為無桿腔。當液壓油進入無桿腔，活塞桿被推出；當液壓油進入有桿腔，活塞桿被退回。

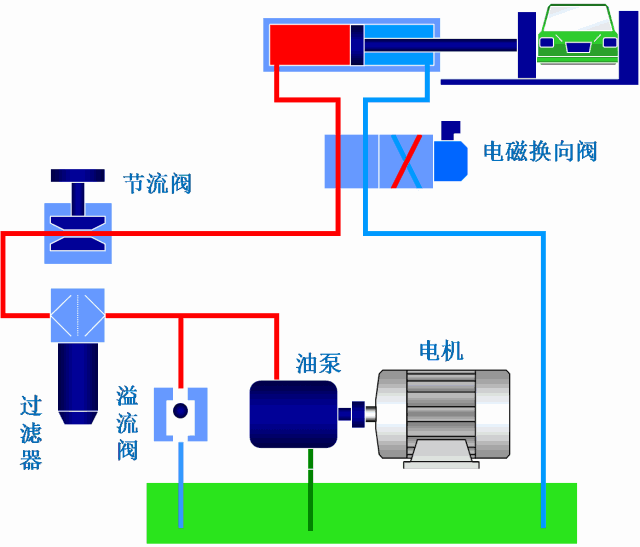

上圖為最簡單的一套液壓系統（或稱液壓泵站），油泵電機等組成動力源把油輸送到油缸中，而電磁閥起到換向的功能，使得油缸活塞桿伸出，或者縮回。
各部件作用解釋
油缸：執行元件
電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變。
節流閥：通過改變節流截面或節流長度以控制流體流量
壓力管路過濾器：清除或阻擋雜質，防止元件磨損或卡死
溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用
油泵：將原動機的機械能轉換成液壓能
電機：動力源
單向閥
液動換向閥

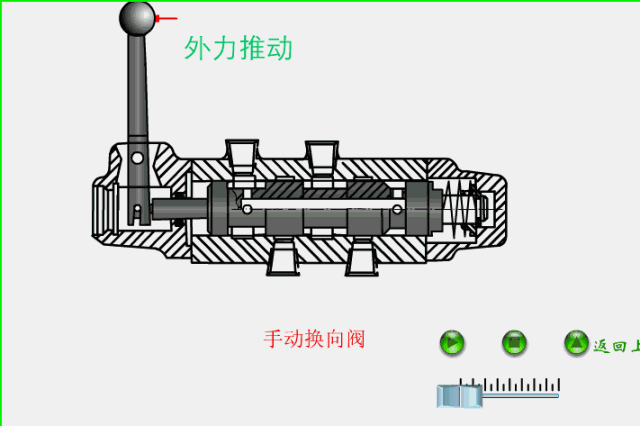

手動換向閥
三位五通換向閥

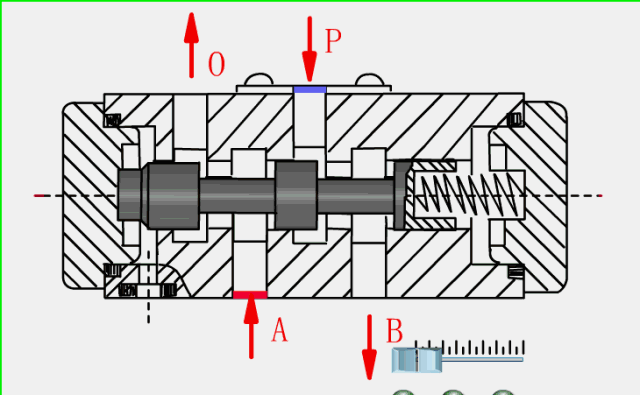

三位四通換向閥

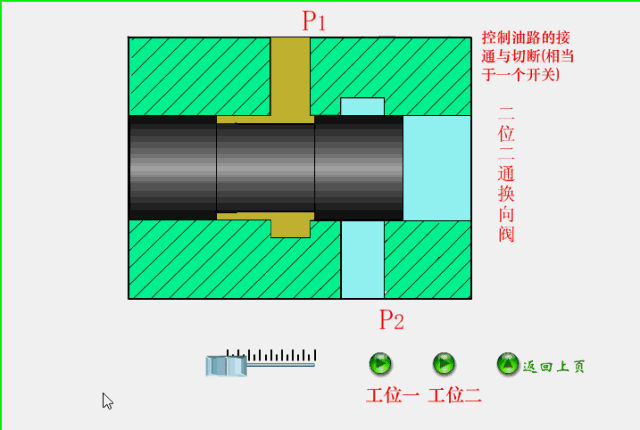

二位二通換向閥

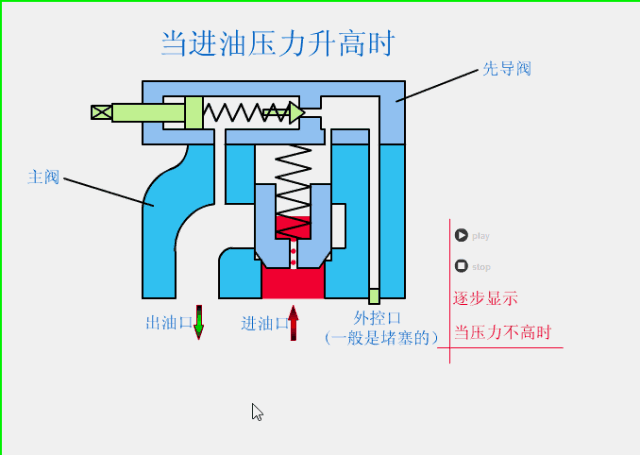

溢流閥

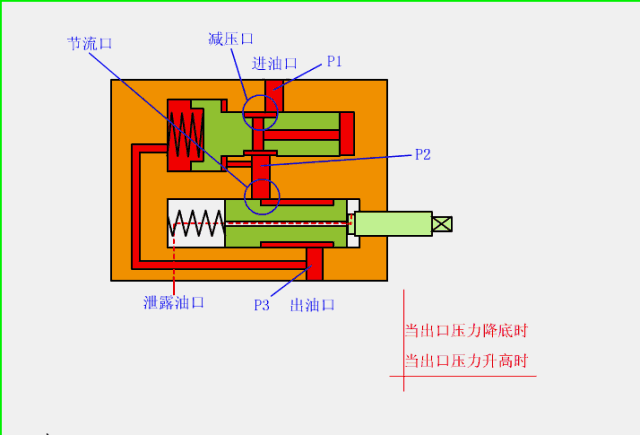

減壓閥

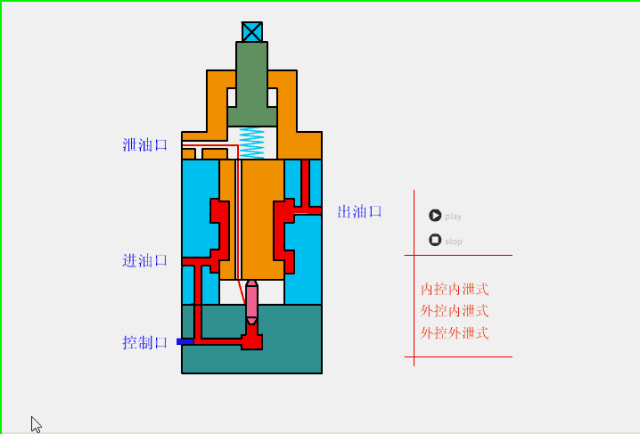

順序閥
節流閥
調速閥

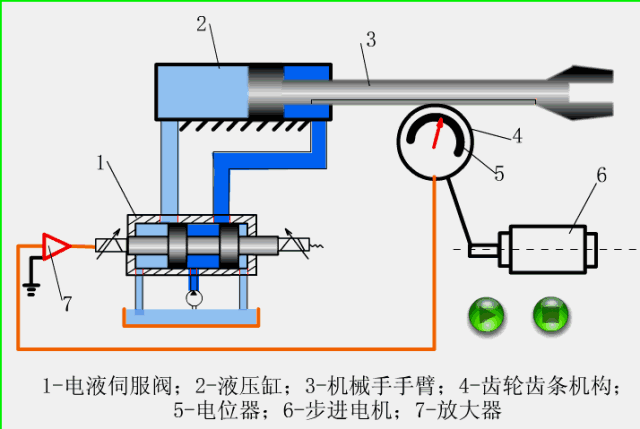

機械手伸縮伺服機構
插裝閥
液壓系統技術應用
液壓系統主要分為傳動系統和控制系統，應用非常廣泛：
-
輕紡工業：塑料注塑機、橡膠硫化機、造紙機、印刷機和紡織機等；
-
汽車工業：消防車、液壓高空作業車、液壓自卸式汽車和液壓越野車等均采用了液壓技術；
-
農業機械：采用液壓技術也很廣泛，如拖拉機、聯合收割機、犁等；
-
工程機械：普遍采用了液壓傳動，如振動式壓路機、平地機、自行式鏟運機、輪胎起重機、履帶推土機、汽車起重機、輪胎裝載機、挖掘機等；
-
冶金工業：恒張力裝置、帶材跑偏、高爐控制、轉爐控制、平爐裝料、軋鋼機的控制系統、電爐控制系統等；
-
機床工業：目前機床傳動系統有85%采用了液壓傳動與控制。如組合機床、剪床、壓力機、拉床、刨床、銑床、磨床等；
-
船舶工業：應用液壓技術很普遍，如全液壓挖泥船、打撈船、打樁船、采油平臺、水翼船、氣墊船和船舶輔機等。
從民用到國防、由一般傳動到精確度很高的控制系統，液壓技術應用是如此的廣泛，看了這些動圖原理解釋，我們對液壓系統的工作原理有了更清晰的理解。
