液壓油管的安裝原則
2019-11-15 16:05:07
液壓油管是液壓系統的輸血管，負責把液壓油液輸送到指定的工作機構，油管安裝不合理，不僅會給檢修帶來麻煩，而且會造成過大的壓力損失、噪音等不良現象，甚至造成液壓系統的嚴重漏油導致停機。
硬管安裝布管原則

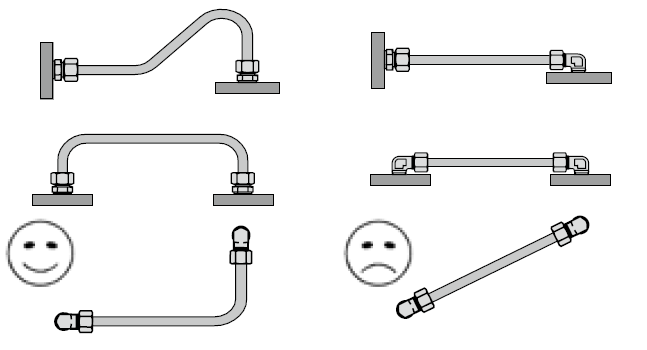

1.布置管路時，盡量使管路遠離需經常維修的部件。為了便于檢修，兩固定點之間的管段至少要有一個管以適應熱脹冷縮，應該盡量避免緊死的直管連接。直管連接裝卸比較困難，并且在工作中，管路會產生嚴重的拉壓力，容易導致管路接頭損壞。

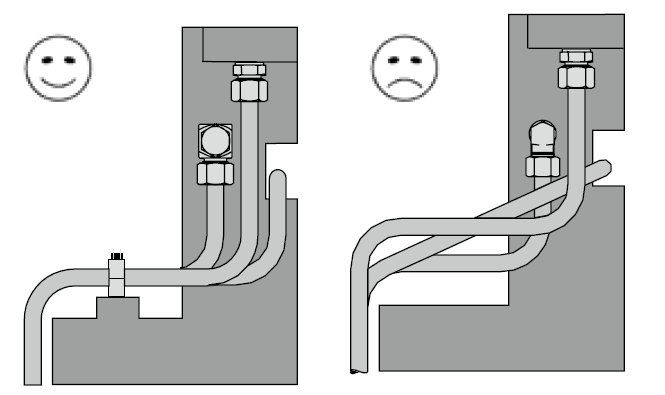

2.配置管路時應考慮整齊美觀，維護方便。管路最好平行布置，少交叉。平行或交叉的管路間至少應有10mm的間隙，防止管子相互接觸而產生振動，并給安裝管頭留有足夠的空間。

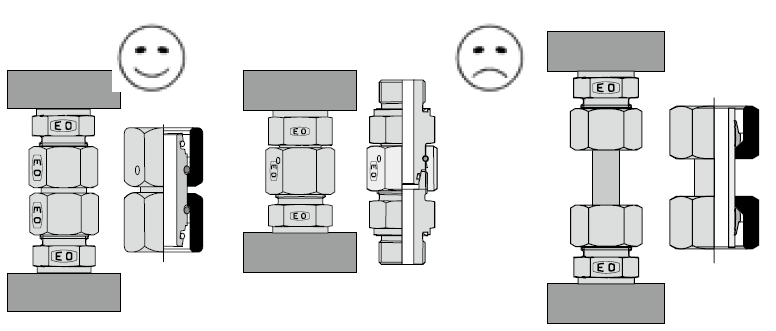

3.管道長度應盡可能短，這樣可減少壓力損失及延時和振動的現象。建議使用GZR的變徑接頭或者旋轉螺母形式代替短管連接。

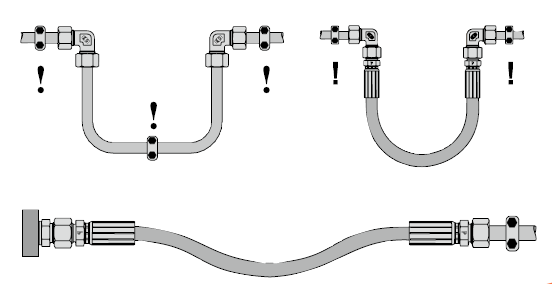

4.在有彎管的管路中，在彎管的兩端直管段處要加支撐管夾固定，在與軟管連接時，應在硬管段加管夾支撐。
5.彎曲半徑通常應按硬管外徑來確定，彎曲半徑應大于硬管直徑的3倍。
軟管安裝布管原則

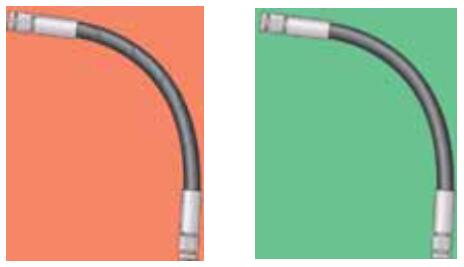

1.軟管安裝時不可扭曲。

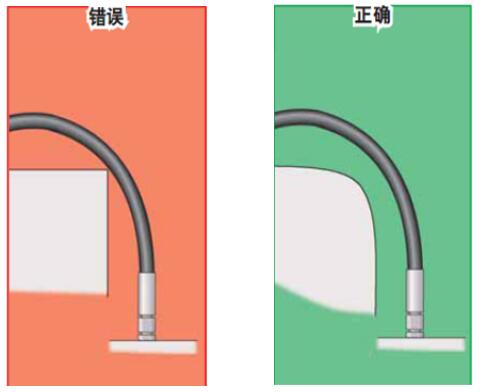

2.通常狀況下，軟管不應與其他的物品有直接的表面接觸（包括管子與管子的接觸），然而這些情況都是不可避免的，此時要么選用超耐磨外層的膠管或者使用耐磨護套。

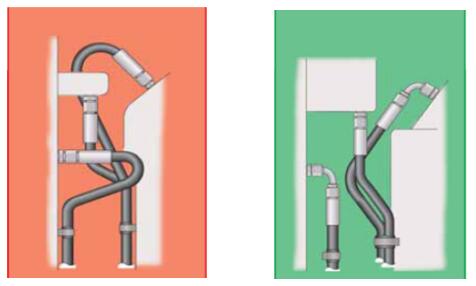

3.在設計中功能應永遠都優先于美觀性和布排的方便性，同時在設計中應盡量考慮到維修和維護系統的需要。較少的連接等于較少的泄露。

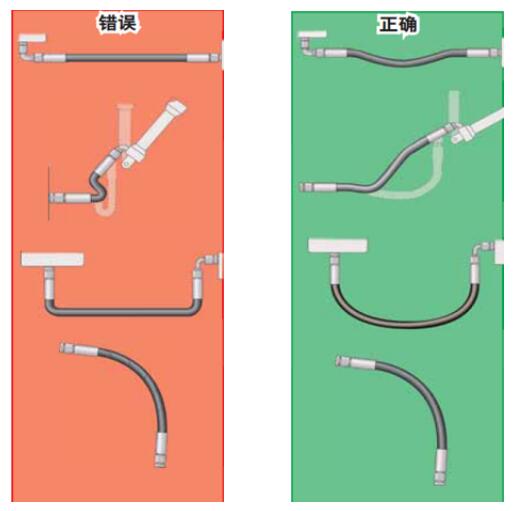

4.軟管總成的排布方式及工作環境將直接影響其使用壽命，當軟管平直連接時，必須保證管子有足夠的松弛度以便于管子在受壓長度發生變化時可以自身調節。然而也不能給軟管留太多的余量，以免軟管摩擦設備或其他零部件。應避免軟管機械扭曲，因此，在安裝時應保證軟管的彎曲半徑大于其最小彎曲半徑，也不能使軟管扭轉。

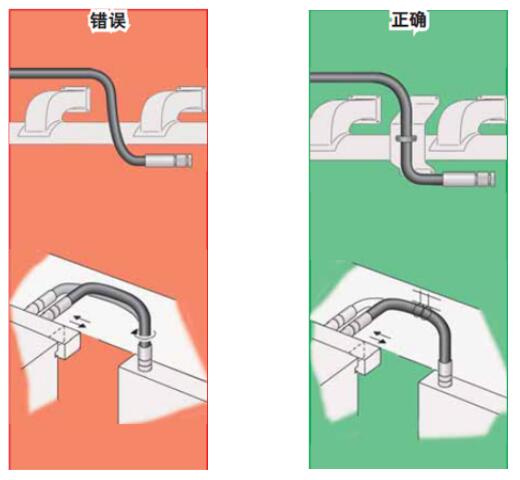

5.正確使用管夾，能保證管路排布的穩定性，避免管子與設備表面接觸而損壞軟管。高壓和低壓的軟管不能夠交叉或固定在一起，高溫會降低軟管的使用壽命，所以軟管應遠離設備和環境的高溫部位，在高溫環境中應對軟管采取相應的防護措施。
