作為現代工業的基礎原料，工業氣體被喻為“工業的血液”。這些氣體產品種類繁多，其中包括在特定領域中對純度、品種和性質有特殊要求的特種氣體。例如，半導體行業用到的易燃性、毒性及腐蝕性氣體，就屬于特種氣體。這類氣體在儲存、運輸及使用過程中，對相關設備的安全性、可靠性要求更高。

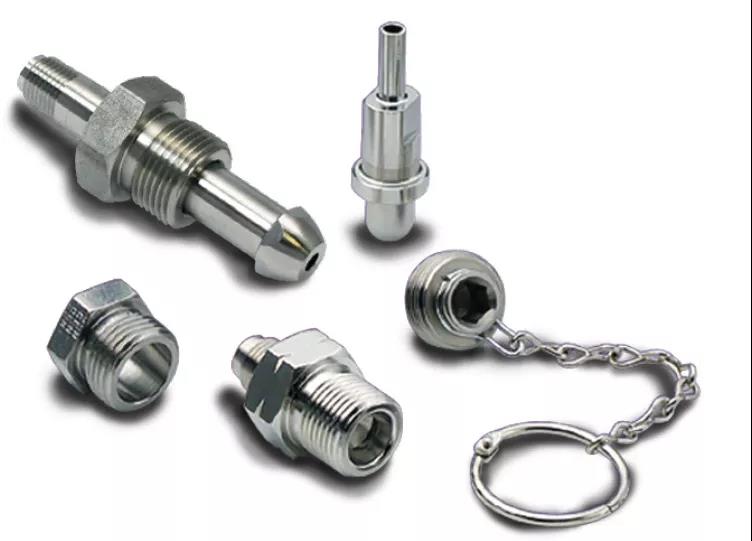

以特種氣體鋼瓶為例，即使是鋼瓶上一個小小的接頭，也大有講究。今天，Parker要給大家介紹的是派克漢尼汾旗下可用于特種氣體的CGA DISS鋼瓶接頭。有關CGA DISS鋼瓶接頭的知識，你知道多少呢？一起來看看吧！
什么是CGA？
CGA 的全稱為Compressed Gas Association（即美國壓縮氣體協會，簡稱CGA），從成立至今已有百余年歷史，是世界上歷史最悠久的主要工業和醫用氣體協會。它囊括了壓縮氣體制造商以及氣瓶、減壓閥、閥門和本行業其他設備的制造商，致力于發展產業標準，追求統一的管理規程，關注技術、安全事項。
CGA簽署的《壓縮氣體手冊》，到2010年已出版到第四版，涵蓋壓縮氣體、設備規格、安全操作/儲存/運輸程序及其產品使用等信息。目前，CGA擁有125多個成員，已出版將近300本安全標準及相關出版物，其中許多被美國和加拿大的政府機關采用。
在半導體行業中，我們常用到CGA的兩種鋼瓶接口標準，一種是CGA標準，常見的有CGA 350, CGA 580等，另一種則是今天我們要講的DISS標準，比如DISS632, DISS712等。DISS標準的誕生是因為CGA標準已無法滿足氣體應用的發展以及安全要求，可以理解為超高純的CGA鋼瓶接頭。

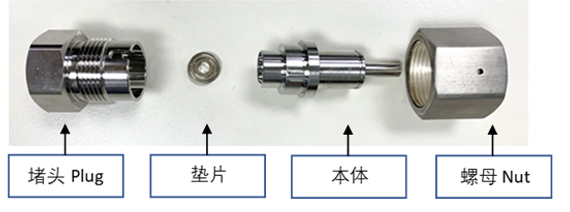

常用的DISS鋼瓶接頭可分成接頭本體、螺母、墊片和堵頭四個零件，型號大致分為6系列（DISS632-642）和7系列(DISS712-728)，兩者的區別在于螺母的大小。
DISS鋼瓶接頭有哪些優越性能？
DISS的全稱為Diameter Index Safety System，即直徑指數安全系統，其優越性能如下：
安全性

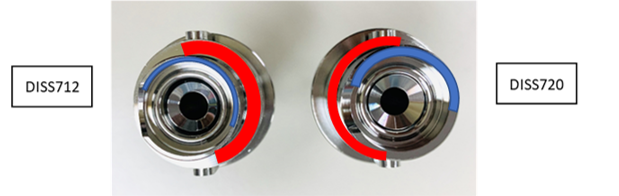

DISS鋼瓶接頭從設計上避免不同型號間的誤安裝，下列圖片展示的是DISS712和720的接頭本體，圖中藍色部分的直徑是按照型號遞增的，而紅色部分的直徑是遞減的，這就是Diameter Index（直徑指數）。如果鋼瓶閥和鋼瓶接頭型號不匹配，就無法嵌入，從而降低人為誤操作的可能性。
一致性

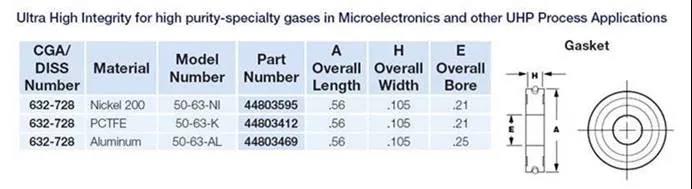

所有DISS鋼瓶接頭的墊片規格一樣，只是材質不同。墊片使用的材質通常有鎳，鋁和PCTFE三種。其中，鎳是常用材質；PCTFE因成本較低，深受用戶喜愛，但近幾年聚氟化合物的成本上升快，市場供應量有所下降；而鋁則僅用于一氧化碳氣體。墊片規格單一，有助于優化用戶的庫存及管理。此外，為確保安全，更換鋼瓶時，墊片也須更換。
使用壽命
墊片的使用，大大降低鋼瓶接頭本體和鋼瓶閥損傷的可能性。部分CGA鋼瓶接頭使用金屬硬密封，容易造成劃傷和變形，導致氣體泄漏。
派克漢尼汾是最早參與設計和推廣DISS標準的成員之一，其旗下的Veriflo 事業部參與了DISS標準的設計工作，其中有兩位工程師是以主設計師身份參與設計。目前，派克漢尼汾旗下的DISS鋼瓶接頭都在國外生產，其優勢如下 ：
-
采用316L不銹鋼材質，和介質接觸的部件均標有熱爐追蹤號，從源頭增加產品的可靠性。同時，標準的316L材質也使接頭焊接性能保持一致；
-
內牙螺母的螺紋表面做鍍銀處理，增加潤滑性，使其在高扭矩下螺紋不會咬死；
-
鋼瓶接頭位于高壓鋼瓶出口處，氣體流速高，本體部分經EP電拋光處理，減少顆粒物產生的可能性；
-
墊片的硬度控制和拋光處理。墊片經退火處理控制硬度，然后進行拋光處理，Ra值在10左右。這些工藝使墊片在密封時，在額定扭矩下變形而不損傷接頭，使墊片表面不會因可能存在的細微劃痕而造成泄漏；
-
接頭本體的密封部分同樣進行了硬化處理。
派克漢尼汾的鋼瓶接頭從材質，工藝、設計等細節上使產品更加易用，安全和可靠，從而降低潛在危險。
