派克漢尼汾: 螺旋式擺動油缸在重負載應用中的優勢
2024-02-12 10:05:47
液壓擺動油缸通過轉換加壓流體或液壓動力裝置的能量，使工程設備完成移動、滑動、旋轉或提升運動。根據所需的應用和運動類型，派克漢尼汾可提供豐富的直線或旋轉擺動油缸產品，以滿足設計者需求。
- 直線擺動油缸由液壓缸和滑塊組成，應用廣泛；
- 旋轉擺動油缸則包含齒輪齒條式、葉片式和螺旋式（也稱為活塞螺旋式）三種結構形式，適合特定應用。
HELAC L30擺動油缸
選擇合適的擺動油缸前，應先了解應用條件和不同擺動油缸的特性。螺旋式擺動油缸功率密度高、輸出扭矩大，設計緊湊的同時生產效率高。相較其他擺動油缸，其維護要求更低、軸承容量更大、抗沖擊性更強。對于重負載應用，螺旋式擺動油缸的性能和耐用性更好，適合惡劣工況或者高沖擊應用。對于下述應用，設備需要精確的運動控制才能完成任務，而這正是螺旋式擺動油缸在重負載運動控制應用中大顯身手的時刻。

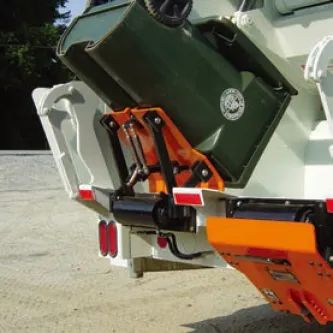

工業自卸車
工業自卸式垃圾車需要足夠的力量使垃圾箱完全倒轉，讓垃圾充分快速地倒出。相比之下，液壓缸作業會使箱體旋轉受限，無法實現180度倒轉，進而導致垃圾無法完全倒出。雙螺旋式擺動油缸則可以勝任這一作業，它能為設備提供足夠的旋轉扭矩，將整個垃圾箱倒轉180度。在這一應用中，螺旋式擺動油缸既可作為主要的扭矩傳輸裝置，也可以作為結構軸承或軸心點。這樣就無需額外部件，不僅簡化部署和安裝，還讓設備設計師有更多精力關注其他方面。

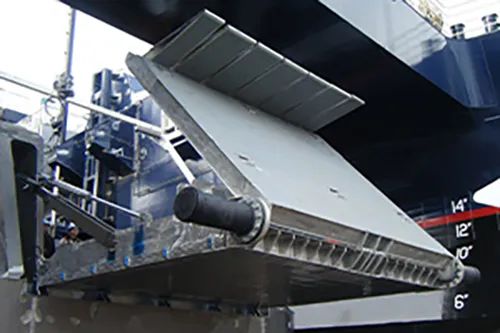

渡船裝載坡道
渡船啟航時，需將裝載坡道提升到一個中立位置。要到達這個位置，就需要一個巨大的扭矩，而螺旋式擺動油缸就能提供這一扭矩。在這一應用中，螺旋式擺動油缸采用串聯方式連接，以共同產生所需扭矩，提升坡道以便船只航行。抵達岸邊后，螺旋式擺動油缸可以通過集成式雙平衡閥，控制坡道下降。集成式雙平衡閥（直接連接到螺旋式擺動油缸的主體上）可以作為負載保持裝置或液壓平衡裝置使用，它也因此而得名。得益于無內漏特性，螺旋式擺動油缸在控制負載時不會出現漂移情況。正向無漂移定位是擺動油缸的一個重要性能。
重型自卸門
自卸門需要確保閘門緩慢平穩下降，使物料堆積在所需位置。螺旋式擺動油缸可以充當機械或液壓鉸鏈，幫助閘門平穩開啟，非常適合這一應用。除了作為液壓鉸鏈來控制運動外，擺動油缸還集成內部軸承，無需機械軸承、鉸鏈或銷釘?shù)阮~外部件。
吊籃、起重機和混凝土溜槽旋轉

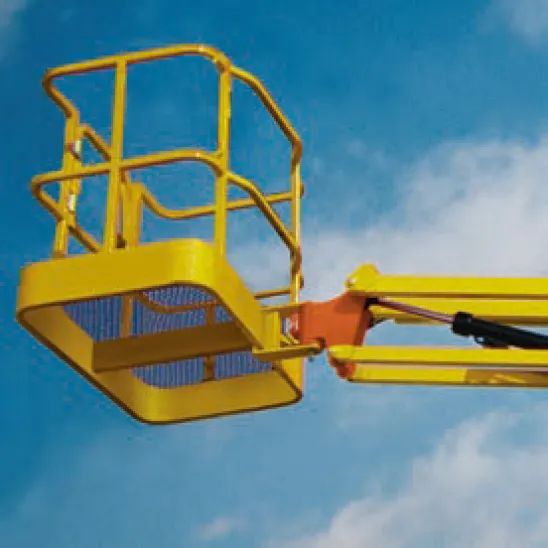

在吊桿頂端和斗車吊籃之間（業內稱為MEWP或移動式高空作業平臺）安裝螺旋式擺動油缸，可同時提供兩個關鍵功能：首先是通過液壓驅動將平臺旋轉到所需的作業位置（通常是180度或更小的角度），并通過集成式平衡閥（或負載保持）保持位置，使其不發生漂移；其次，它們作為上層結構，可以支撐平臺滿載后的重量，包括作業人員及其工具和設備重量。

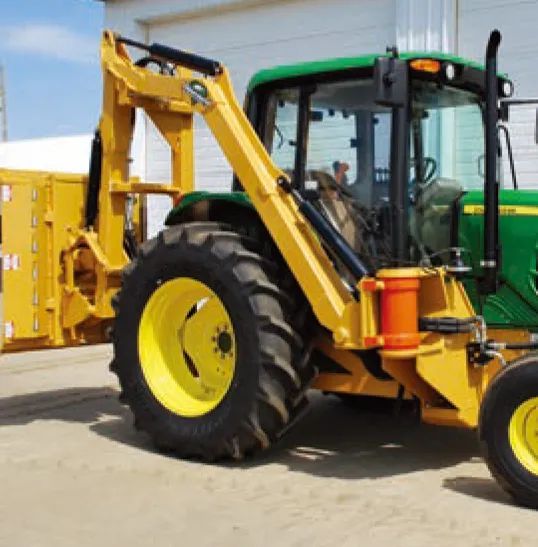

起重機需要精確的定位控制，以便將物料放在需要的位置。這意味著起重機需要平穩緩慢地旋轉，而螺旋式擺動油缸恰好可以為此助力。同樣，可以選用負載保持閥和無內漏擺動油缸來實現起重機的精確定位，最大可旋轉360度。

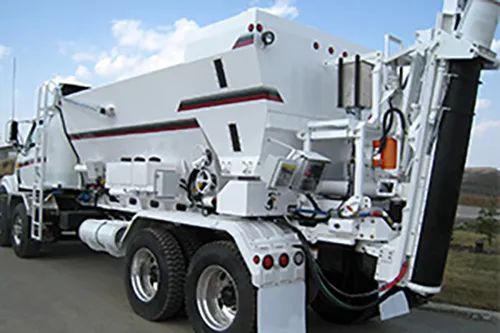

為了有效旋轉混凝土溜槽，設備擺動油缸需要滿足兩個要求：
01 跨矩能力，即擺動油缸完全支撐溜槽的質量和混凝土本身的負載；
02 提供足夠的扭矩來擺動滿載的混凝土溜槽，在某些情況下，溜槽需位于一個輕微傾斜或有坡度的地方。螺旋式擺動油缸恰好可以滿足混凝土溜槽的上述要求。
地下鑿巖臺車
作為一種工程設備，地下鑿巖機面對更為嚴酷的作業環境。地下鑿巖臺車的驅動和定位部件必須堅固耐用，能夠長效使用。鑿巖臺車作業端是長長的雙鉆臂，鉆臂需旋轉360度，才能形成所需的礦井輪廓。兩個鉆臂呈鏡面式平行旋轉，就像鳥兒在扇動一對翅膀。
這種對稱運動由一對堅固的螺旋式旋轉擺動油缸產生。擺動油缸可以提供無漂移定位，在鉆頭鉆進和拔出過程中，通過液壓方式將鉆臂鎖定在所需位置。螺旋式擺動油缸可以提供巨大的鉆頭進給力和相反的鉆頭后座力。擺動油缸能實現平穩可控的定位，旋轉角度達360度，相當于鉆臂結構的延伸。為了幫助客戶獲得更大效益，螺旋式擺動油缸的大直徑軸可以直接固定并安裝在液壓鉆臂末端。擺動油缸外殼可以旋轉，用螺栓安裝在鉆頭進給組件上，安裝更簡便。
螺旋式擺動油缸可滿足重型設備在移動、支撐和旋轉等重負載方面的不同需求。目前，HELAC L20擺動油缸已實現本地化生產，縮短交付周期的同時，價格也更具競爭力。

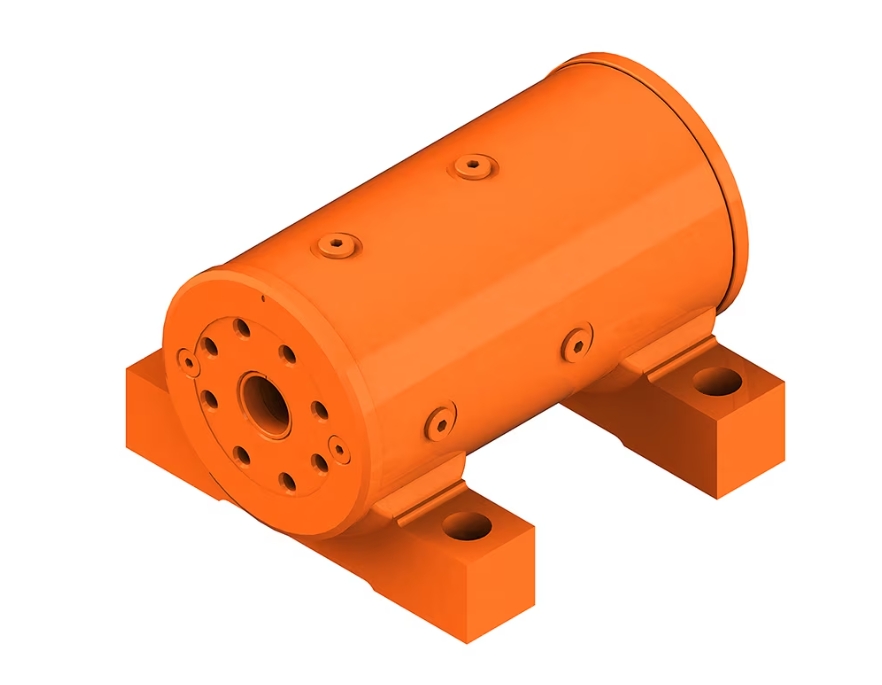

HELAC L20擺動油缸
