HVACR技術小貼士：如何正確選型電磁閥
2022-11-14 10:25:49
HVACR技術小貼士：如何正確選型電磁閥
為確保制冷或空調系統中電磁閥的可靠性能，建議您根據應用需求選購合適的產品。Parker Sporlan提供各種規格尺寸及結構形式的電磁閥，可廣泛應用于制冷及空調系統。電磁閥線圈的得電或失電控制著制冷劑流通以及電磁閥的開關狀態：要么完全打開/要么完全關閉。請記住電磁閥不可調節流量。

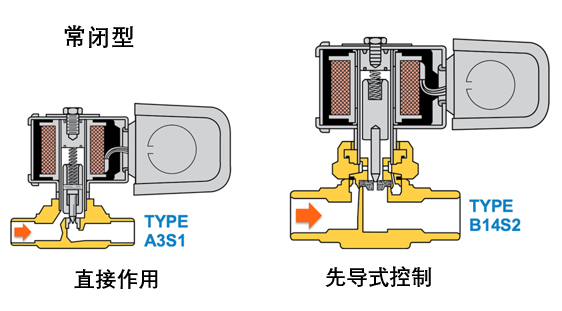

兩個基礎電磁閥類型
電磁閥通常根據閥桿和活塞來分類。
1.直動式——線圈得電，直動閥克服入口壓力提升活塞，直接打開閥門的主端口達到最大流量。通常僅適用于小負荷或者有低壓差需求的應用。
2.先導式——線圈得電，打開先導口，釋放主閥芯/活塞/膜片上方的壓力，使其移動到開啟位置從而達到最大流量。
先導式電磁閥利用閥前后的壓差來達到更大的流量，無需配置大功率電磁線圈。主閥芯/活塞/膜片開啟的最小壓差為1PSI，這點非常重要，運行中如果閥前后壓差未滿足最低要求，則主端口將無法打開。
為何選型計算很重要？
經常有人按照管道尺寸選擇電磁閥尺寸，不過由于正常運行時需考慮電磁閥所需的最小壓差，這種選型方法風險較高，不予推薦。
比方說，為一個供液管為5/8英寸外徑的制冷系統選配電磁閥，一般情況下，會選擇5/8英寸外徑接頭的閥門。我們有四款5/8英寸相同外徑接口的閥門，冷量從6.0冷噸到23冷噸不等。如果實際需要15冷噸的電磁閥，僅按照管道尺寸選擇會產生不良后果。
1.選型偏小，蒸發器無法正常降溫。
2.如果閥門選型過大，無法達到最低1 PSI的壓差，則電磁閥閥芯/活塞/膜片將無法打開。
選型計算
根據系統制冷量要求按照1 psi最小壓差來選型電磁閥，然后選擇適用的接管尺寸，如果所需的接管尺寸無法滿足，可使用變徑或管接頭來配合已有管道尺寸，不會影響閥門性能。

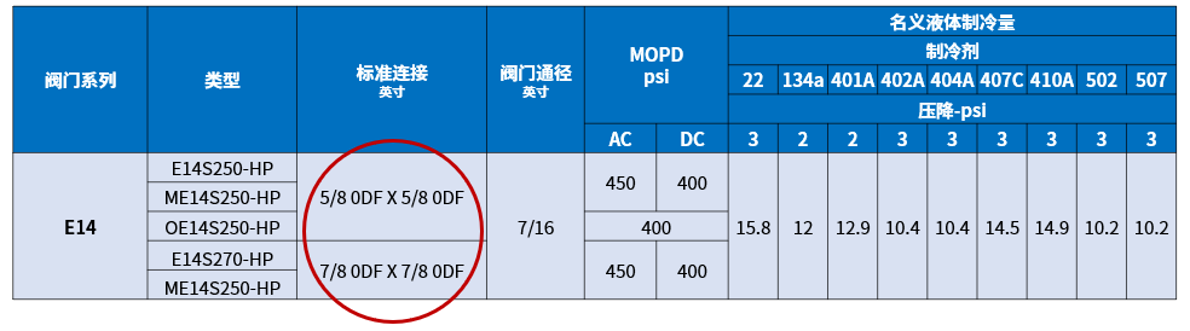

示例：制冷量15冷噸，R410A制冷劑, 5/8英寸外徑接口的供液電磁閥
備選方案：
1.E14：選用5/8英寸外徑的電磁閥，壓降略高于3psi
2.E19，選用7/8英寸外徑的電磁閥，壓降略高于1psi
此例中E14是更合適的型號，因?yàn)橄到y(tǒng)的負載可能會下降，從而導致邊緣尺寸閥門選型過大
